Mystique CaBiX-C2 + Mystique View CI

Podpora:	kompletní
Ovladač:	v jádře

Technické parametry

Mistique CaBiX-C2
karta pro příjem digitálního signálu kabelových oprátorů např. v ČR UPC
* Philips TDA10023
* Philips SAA7146 (PCI bridge)

* Anténní vstup
* Anténní výstup
* rozšiřující 80 pinový slot, který podporuje moduly CineView

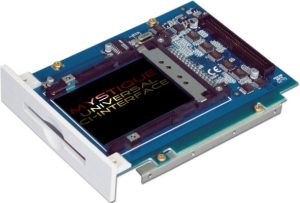

Mystique View CI rozhraní

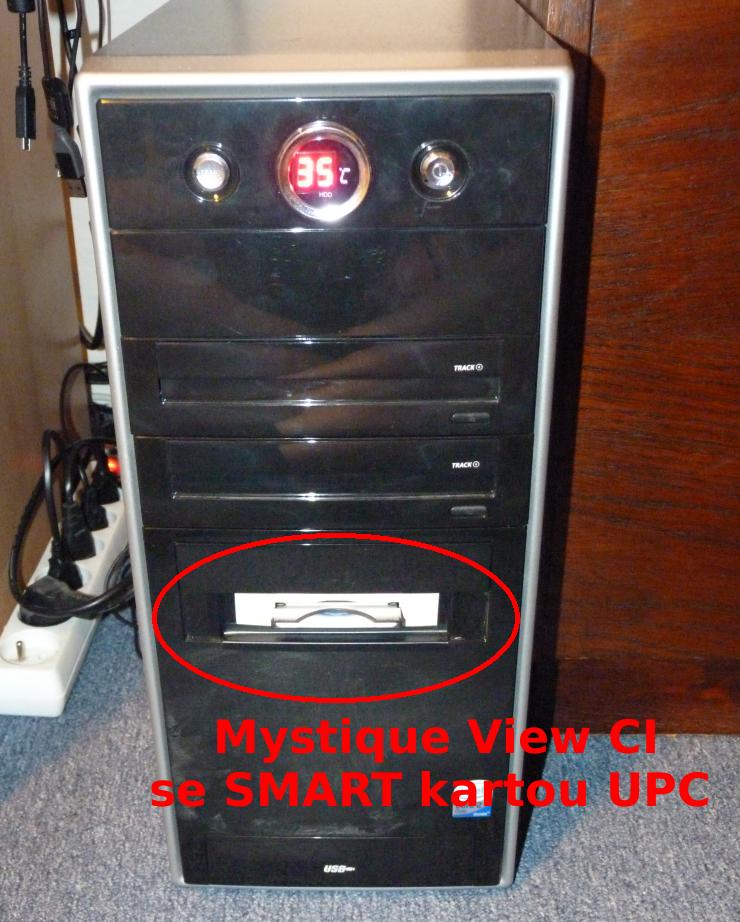

modul pro zapojení SMART karty, kterou pro UPC prodává v ČR http://www.dvb-c.cz/
* zapojitelný do PCI nebo 3.5" pozice

obě zařízení se spojují pomocí 80ti žilového kabelu

Identifikace pod Linuxem

dmesg

[    5.072663] DVB: registering new adapter (KNC1 DVB-C MK3)
[    5.660892] DVB: registering adapter 1 frontend 0 (Philips TDA10023 DVB-C)...
[   11.424179] dvb_ca adapter 1: DVB CAM detected and initialised successfully
[  115.976667] dvb_ca adapter 1: DVB CAM detected and initialised successfully
[  399.316145] dvb_ca adapter 1: DVB CAM detected and initialised successfully
[  526.204150] dvb_ca adapter 1: DVB CAM detected and initialised successfully
[ 2909.052648] dvb_ca adapter 1: DVB CAM detected and initialised successfully
[ 4927.112654] dvb_ca adapter 1: DVB CAM detected and initialised successfully
[15865.124171] dvb_ca adapter 1: DVB CAM detected and initialised successfully

lspci

07:01.0 Multimedia controller: Philips Semiconductors SAA7146 (rev 01)

modinfo budget_av

filename:       /lib/modules/ *** kernel/drivers/media/dvb/ttpci/budget-av.ko
description:    driver for the SAA7146 based so-called budget PCI DVB w/ analog input and CI-module (e.g. the KNC cards)
author:         Ralph Metzler, Marcus Metzler, Michael Hunold, others
license:        GPL
depends:        saa7146,budget-core,dvb-core,saa7146_vv,i2c-core
vermagic:       2.6.32-5-amd64 SMP mod_unload modversions
parm:           adapter_nr:DVB adapter numbers (array of short)

Postup zprovoznění pod Linuxem

Odzkoušeno na Debian (sid) jádro 2.6.32-5-amd64 s UPC kabelovou televizí a hw je detekován a chodí bez problémů.

Pro lazení dobré využít (w_scan)
* Initial Tuning Data
w_scan -fc -c CZ -x >> initial-tuning-data.txt
* Czap/Tzap/Xine
w_scan -fc -c CZ -X >> channels.conf

Poznámka pro více adapterů: Konkrétní adaptér lze vybrat parametrem "-a N", kde N odpovídá /dev/dvb/adapterN/. Pořadí v /dev/dvb/adapterN/ lze ovlivnit parametrem modulu "options budget_av adapter_nr=N".
Pro vstup do menu CAM: "gnutv -cammenu" nebo "gnutv -adapter N -cammenu", kde N je opět číslo adaptéru. Do menu potřebujete např., aby jste si mohli u UPC pustit porno :D.

Poznámka

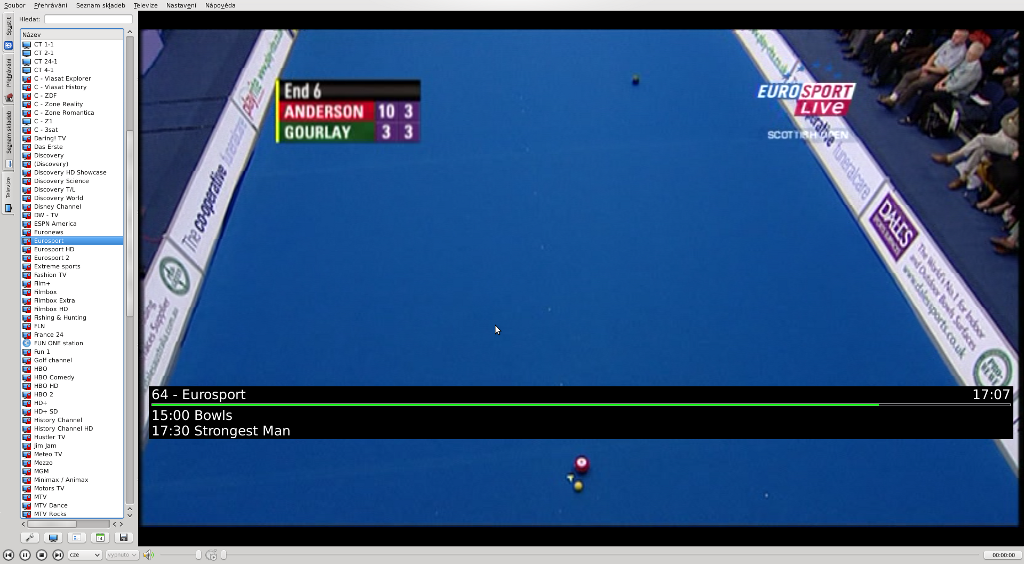

Samotná karta mi bez problému chodí v Kaffeinu, včetně dekódování pomocí SMART karty, podpory více zvukových stop a titulků pro různé jazyky (vybraný jazyk se volí dole u hlasitosti).

Jediný problém Kaffeinu je, že používá pro přehrávání Xine a můj procesor není tak výkonný, aby přechroustal včas video z HD kanálů a tak u některých HD kanálů vypadává zvuk. Někdy pomůže pouze větší buffer v nastavení Xine ~/kde/share/apps/kaffeine/xine-config (engine.buffers.audio_num_buffers:750 a engine.buffers.video_num_buffers:1000). Samotné nahrávání z HD kanálů funguje bez problémů a následně jde přehrát např. v mplayeru, který umí využívat vdpau z mé grafiky. Na HD video zřejmě pomůže nové Xine s podporou vdpau, ale nemám odzkoušeno.

Prodej v ČR: Mystique-CaBiX-C2 a Mystique-View-CI
SMART kartu pro UPC zakoupíte zde: http://www.dvb-c.cz/

Další info na stránkách projektu LinuxTV: http://www.linuxtv.org/wiki/index.php/DVB-C_PCI_Cards

Obrázky
